電熱電容器主要由心子、極板、箱殼等部分組成，接下來小編帶你了解一下。

心子：心子是由若干并聯(lián)的元件組成，每個電容器元件由電容器紙（介質）和鋁導（極板）卷制而成。元件的極板均突出于介質外，其中一極板與冷卻水管焊接，通過冷卻水管與蓋上接地螺柱或接地片進行連接，形成該極板的總出頭。

極板：極板與外殼絕緣，通過聯(lián)接片與導桿連接，并通過蓋上的瓷套引出。

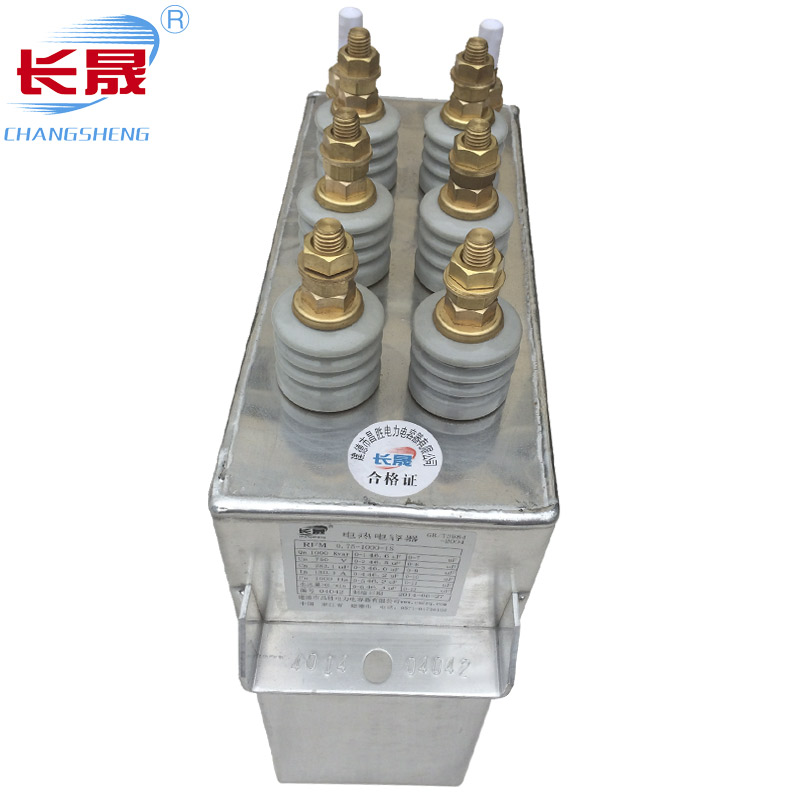

箱殼：箱殼為矩形結構，在箱壁兩側焊有可供搬用的吊攀。在蓋上配置帶號桿的瓷套和接地螺柱或接地片。

這些組成部分構成了電熱電容器的內部結構，其中電熱電容器以粗化聚丙烯薄膜及高性能液體（不含PCB）作為復合介質，高純鋁作為極板，瓷套銅螺桿及冷卻水管作為引出端子，鋁合金板作為外殼，內部還配備了水冷管，從而以實現(xiàn)良好的散熱和電容性能。
